污水池怎么做防腐处理？

污水是指受一定污染的来自生活和生产的排出水，丧失了原来使用功能的水简称为污水。面对大量污水的排放，为了使其不影响周围环境，就得用污水池来收集处理。由于污水池中的污水成分复杂，有时会有大量的酸、碱、盐等强腐蚀介质，甚至还有有机物等介质，对污水池造成严重破坏，并造成污水渗漏及各种损失，不仅浪费成本，也降低了工作效率，还严重污染环境。所以在当代社会，污水池防腐已经成为了一件刻不容缓的事情，尤其在工业部门，污水池防腐工作已经迫在眉睫。那么我们应该采取什么样的措施进行污水池防腐呢？

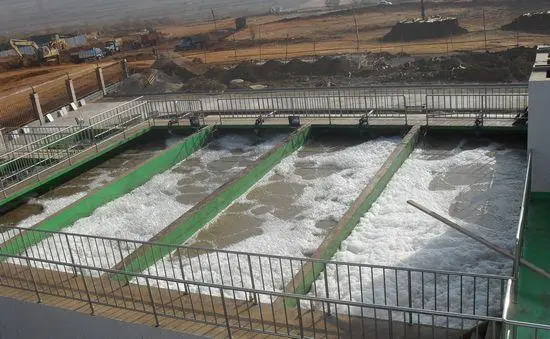

污水池聚脲防腐喷涂施工

常见的污水池（含土建池体和钢制池体）防腐材料主要有几种：环氧树脂防腐；环氧煤沥青（环氧沥青）；玻璃钢；聚脲等；以下是几种材料的优缺点。

固化后的环氧树脂具有良好的物理、化学性能，它对金属和非金属材料的表面具有优异的粘接强度，介电性能良好，变形收缩率小，制品尺寸稳定性好，硬度高，柔韧性较好，对碱及大部分溶剂稳定，但耐候性差，固化物性能脆，伸长率小，剥离强度低，耐机械冲击和热冲击差。

环氧煤沥青（环氧沥青）俗称水柏油，具有优异的电绝缘性、抗水渗透性、抗微生物侵蚀、抗杂散电流、耐热、耐温差骤变等优良性能，涂层可在-4~150℃之间使用。但固化受到温度影响，在低温（10℃以下）固化缓慢，北方冬季施工受到很大限制。固化过程中会有可挥发性溶剂挥发到空气中，从而给环境造成了一定的破坏。

玻璃钢是复合材料的一种，因其轻质高强，耐腐蚀，热性能良好等特点而被广泛应用，但该产品弹性低，长期耐温性能差，容易老化，污染环境同时，还需要多道施工，施工质量难以保证。

聚脲具有优异的防腐和防水性能，可耐受酸、碱、盐的侵蚀，同时聚脲采用先进的现场喷涂工艺内衬整体无接缝。其与混凝土结构紧密结合，形成完整的一体的内衬结构，具有非常突出的防渗漏效果。但就是价格太贵，比较考验工作人员的技术。

以下是污水池常用施工方法，适用于大部分水池，下面以聚脲喷涂为例：

1、对池面进行整体打磨，去除池面的浮浆、浮灰和疏松表层，直至露出浇筑混凝土的固体基材；

2、研磨水池表面的突出部分，与基材表面保持平滑过渡；

3、通水钢管焊缝打磨除锈，清除表面焊渣；

4、清理混凝土池表面的灰渣，用高压空气清除附着在池壁上的灰尘；

5、如果基材表面有较大的坑洼，进行进一步的修补；

6、在基材表面涂上聚脲专用底漆。底漆不仅能将混凝土表面的浮灰粘固在基材表面，还能密封混凝土表面的毛细结构，使混凝土表面结构封闭。实力大大增强。基材底漆涂层必须均匀，固化正常，无渗漏，无堆积；

1)底漆的作用：

底漆可以渗透到混凝土基体内部，不仅能将混凝土表层浮灰胶粘固定在基面上，而且能将混凝土的毛细孔结构进行封闭，并将混凝土表层结构强度得以大大加强。

2)刷涂底漆：待修补砂浆干燥后，对基材的水份进行检测，基材水份≤9%为合格。基材刷涂专用底漆要求均匀，固化正常，无漏涂，无堆积。

7、喷涂聚脲。

喷涂聚脲时的注意事项：

1）喷涂底漆后2-24小时内喷涂聚脲，如果超过24小时，一定要重新喷涂底漆；

2）喷涂聚脲时，应采用交叉法多次喷涂，喷涂次数不少于3次，以达到设计的涂层厚度；

3)两个喷涂面连接处的宽度应不小于15mm；

4)两次聚脲喷涂的时间间隔不应超过24小时。如果超过24小时，需要在层间涂抹搭接剂；

5）采用破坏法，用游标卡尺检测涂层厚度；

8.涂上面漆。

9．安全防护与环境保护：

1)在室内或封闭空间作业，应保持空气流通。

2)作业工人应配备工作服、护目镜、防护面具、乳胶手套、安全鞋、急救箱等劳保用品。

3)现场应配备干粉或液体CO2灭火器。

4)现场应将施工形成的固体废弃物、废溶剂回收处理。严禁现场随意丢弃、倾倒、排放固体废弃物和环境有害物质。
